一、電源線

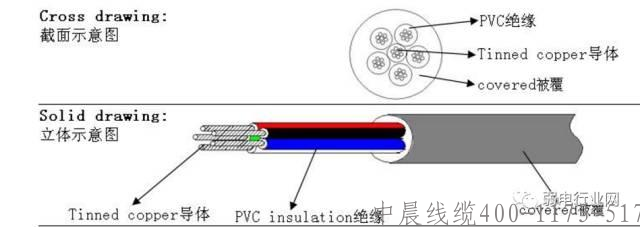

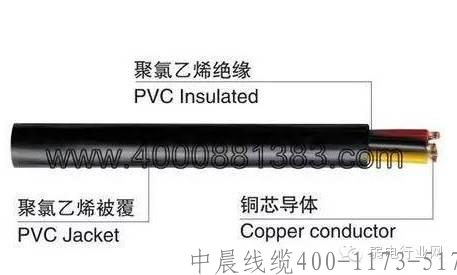

1、RVV電纜
圖示展示：
基本結構：
外護套：保護電纜內部免受外界物理損傷和環境侵蝕。
內護套（如有）：進一步增強絕緣和保護。
銅絲：作為導電核心，傳輸電流。
全稱解析：
RVV：全稱“銅芯聚氯乙烯絕緣聚氯乙烯護套軟電纜”。
R：表示軟電纜，柔軟度高，便于彎曲和鋪設。
V（第一個）：表示絕緣體材料為聚氯乙烯（PVC）。
V（第二個）：表示護套材料也為聚氯乙烯（PVC）。
特點與用途：
外觀：圓形結構，芯數多樣，通常兩根或更多芯線，且芯線之間采用絞合設計，以增強電纜的柔韌性和抗干擾能力。
用途：廣泛應用于電器、儀表、電子設備以及自動化裝置中，作為不需要屏蔽的電源線、控制線及信號傳輸線。特別適合于需要經常移動或彎曲的場合，如辦公設備、安防監控、家用電器的連接等。
常用型號示例：
RVV2*0.5：表示電纜內有兩根芯線，每根芯線的截面積為0.5平方毫米。
RVV2*0.75、RVV2*1.0、RVV2*1.5 等同理，數字分別代表芯線截面積的不同，以滿足不同電流傳輸需求。
通過以上介紹和圖示（請自行搜索或參考實際圖片），希望能讓大家對RVV電纜有更直觀和深入的了解。在弱電系統中，選擇合適的線纜對于確保信號傳輸?shù)姆€(wěn)定性和系統運行的可靠性至關重要。

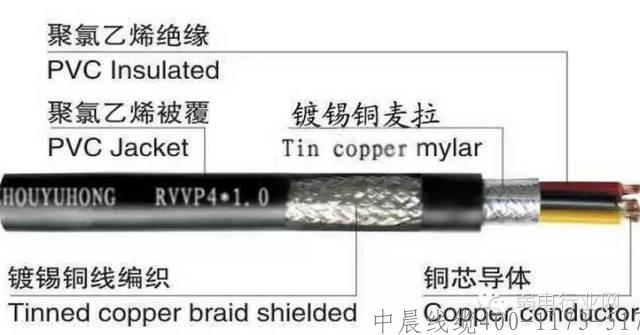

2、RVVP電纜
圖示展示：
（您可以想象RVVP電纜的外觀與RVV類似，但在其外層多了一層細密的金屬屏蔽網。）
全稱解析：
RVVP：全稱“銅芯聚氯乙烯絕緣聚氯乙烯護套屏蔽軟電纜”。
R：表示軟電纜。
V（第一個）：表示絕緣體材料為聚氯乙烯（PVC）。
V（第二個）：表示護套材料也為聚氯乙烯（PVC）。
P：表示電纜內部包含屏蔽層，通常是由金屬編織網或金屬箔制成。
特點與用途：
特點：RVVP電纜在RVV的基礎上增加了一層屏蔽層，這層屏蔽層（通常是銅絲編織網）能夠有效地抵御外界電磁場的干擾，提高信號傳輸?shù)姆€(wěn)定性和安全性。
用途：廣泛應用于需要高抗干擾能力的場合，如通信、音頻、廣播、音響系統、防盜報警系統、智能自動化系統、自動抄表系統、消防系統等。在監控系統、門禁系統、樓宇可視對講系統、樓宇控制系統等中，RVVP電纜常被用作控制線，以確保信號傳輸?shù)臏蚀_性和可靠性。
RVV與RVVP的區別：
結構差異：Rvv電纜由外護套、內護套（如有）、銅絲芯線組成，而RVVP電纜則在此基礎上增加了一層金屬屏蔽網。
功能差異：RVV電纜主要用于一般性的電源線、控制線及信號傳輸線，無需特別考慮電磁干擾問題。而RVVP電纜則特別適用于需要防干擾的場合，通過其屏蔽層來減少或消除外界電磁場對信號傳輸?shù)挠绊憽?/span>
總結：
在選擇弱電線纜時，根據具體的應用場景和需求來選擇合適的電纜類型至關重要。RVVP電纜以其優異的抗干擾性能，在需要高數據傳輸穩定性和安全性的場合中發揮著重要作用。

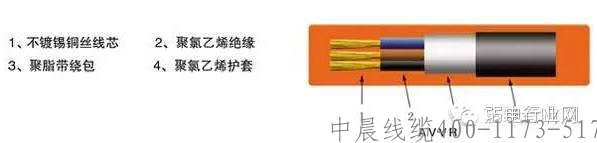

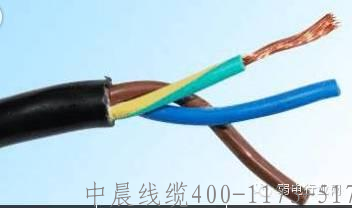

3、AVVR電纜
全稱解析：
AVVR：全稱“銅芯聚氯乙烯絕緣聚氯乙烯護套安裝用軟電纜”。這個名稱中，A可能代表安裝（Installation）或特定應用（Application），但并非所有標準中都明確規定了A的含義，有時它可能僅僅是制造商或行業內的習慣用法。
特點與用途：
特點：AVVR電纜與RVV電纜在結構和材料上非常相似，都采用了銅芯、聚氯乙烯絕緣和聚氯乙烯護套。它們都具有柔軟、易彎曲、耐磨損等特點，適合在需要頻繁移動或彎曲的場合使用。
用途：AVVR電纜通常用于弱電系統的電源供電，如安防監控、樓宇自控、智能家居等領域的電源連接。由于其柔軟性，它也適用于布線較為復雜的安裝環境。
RVV與AVVR的區別：
規格劃分：如您所述，RVV與AVVR在本質上可以視為同一款線材，但在某些行業規范或制造商的標準中，會根據線芯的截面積來劃分兩者。一般來說，0.5平方毫米及以上的型號歸為RVV（含0.5平方毫米），而0.5平方毫米以下的型號則歸為AVVR。這種劃分主要是為了方便管理和區分不同規格的產品，但在實際使用中，兩者的性能和應用場景非常接近。
總結：
在選擇AVVR或RVV電纜時，重要的是要關注電纜的規格（如線芯截面積）、額定電壓、電流承載能力以及是否符合相關的安全標準和規范。對于大多數弱電系統的電源供電需求來說，這兩種電纜都是合適的選擇。在實際應用中，可以根據具體項目的需求和預算來選擇合適的型號和規格。

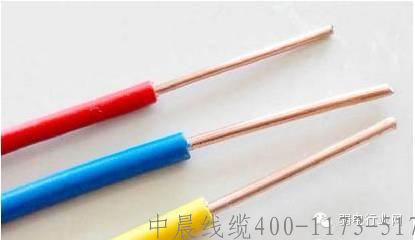

4、BV電線
全稱解析：
特點與用途：
特點：BV電線具有優異的電氣絕緣性能，耐磨損、耐腐蝕，且易于安裝和維護。其導體為純銅材質，導電性能良好，電阻率低，能夠有效減少電能損耗。
用途：廣泛應用于交流電壓450/750V及以下電器儀表設備及動力照明固定布線等場合，是電力供應系統中不可或缺的一部分。
BV線的分類：
ZR-BV：
全稱：銅芯聚氯乙烯絕緣阻燃電線。
特點：在絕緣料中加入了阻燃劑，使得電線在離開明火后不易繼續燃燒，具有一定的阻燃性能。
等級劃分：阻燃BV線根據阻燃性能的不同，分為A、B、C、D四個等級，其中A類阻燃性能最佳。在實際應用中，ZB-BV（可能為Z-BV的誤寫或特定型號）是較為常見的選擇。
NH-BV：
全稱：銅芯聚氯乙烯絕緣耐火電線。
特點：與ZR-BV不同，NH-BV電線在正常著火情況下仍能保持一定的通電能力，即使在火災等極端情況下，也能為救援工作提供必要的電力支持。
用途：由于其優異的耐火性能，NH-BV電線被廣泛應用于對電力供應安全性要求較高的場合，如高層建筑、地下車庫、重要公共設施等。
總結：
BV電線作為電力供應系統中的基礎材料，其性能的穩定性和可靠性對于整個系統的正常運行至關重要。在選擇BV電線時，除了要考慮其電氣性能和絕緣性能外，還需要根據具體的使用環境和安全要求來選擇合適的類型，如阻燃電線或耐火電線等。同時，在使用過程中，應嚴格遵守相關的安全規范和操作規程，確保電線的安全、可靠運行。
5、BVR電線
全稱解析：
BVR：全稱“聚氯乙烯絕緣軟電線”。其中，“B”代表電線類別，即布電線；“V”代表絕緣材料為聚氯乙烯（PVC）；“R”則表示電線為軟線，具有柔軟、易彎曲的特性。
特點與用途：
特點：BVR電線采用多股細銅絲絞合而成，相比單芯的BV電線，其柔軟性更好，更易于彎曲和安裝。同時，由于導體截面積相同的情況下，BVR電線的導體根數更多，因此其散熱性能也更好，能夠承載更大的電流。
用途：BVR電線廣泛應用于需要柔軟電線的場合，如固定布線中的彎曲部分、移動設備或設備的電源線連接等。它也適用于電器儀表設備及動力照明的固定布線，特別是在需要頻繁移動或彎曲的場合。
BVR電線的分類：
阻燃電線（ZR-BVR）：在絕緣料中加入阻燃劑，使電線在離開明火后不易繼續燃燒，提高電線的安全性。
耐火電線（NH-BVR）：在火災等極端情況下仍能保持一定的通電能力，為救援工作提供必要的電力支持。
低煙無鹵電線（WDZ-BVR）：在燃燒時產生的煙霧和有毒氣體較少，有利于人員疏散和環境保護。
BV與BVR的區別：
生產工藝：BV電線是單芯的，而BVR電線是多芯的，由多股細銅絲絞合而成。因此，BVR電線的生產工藝相對復雜一些。
價格：由于BVR電線的生產工藝更復雜，且材料用量（主要是銅絲）相對較多，所以其價格通常會比BV電線略高一些。
性能與重量：在電氣性能上，BV與BVR基本相同，都能滿足一般的電力傳輸需求。但在重量上，由于BVR電線包含更多的銅絲，所以其重量會略重于同規格的BV電線。
總結：
BVR電線以其柔軟、易彎曲、散熱性能好的特點，在需要柔軟電線的場合得到了廣泛應用。在選擇電線時，除了考慮電氣性能和用途外，還需要根據具體的使用環境和安全要求來選擇合適的類型，如阻燃電線、耐火電線或低煙無鹵電線等。同時，也需要關注電線的生產工藝、價格和重量等因素，以做出更加全面和合理的選擇。

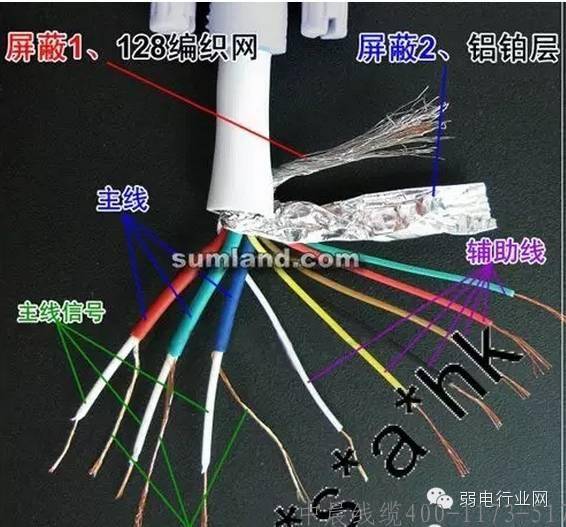

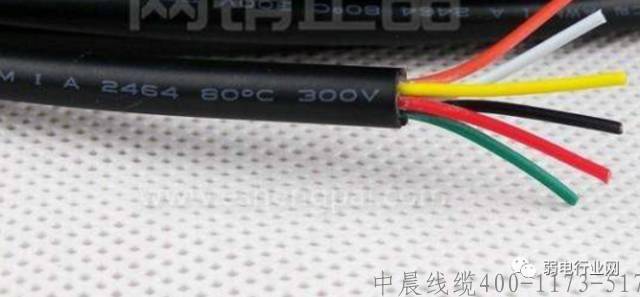

6、UL 2464電纜概述
UL 2464是一種通用多芯屏蔽線，廣泛應用于各種低壓電子設備和應用中，包括計算機、通信設備、音頻和視頻設備、儀器儀表、控制電路、儀器連接等領域。它主要用于傳輸信號、電源、控制信號以及其他低電壓和低電流應用。
結構與組成
UL 2464電纜通常由以下幾個部分組成：
導體：多采用30~10AWG的多芯鍍錫或裸銅線，這些導體具有良好的導電性和穩定性。
絕緣層：使用80°C阻燃聚氯乙烯（PVC）作為絕緣材料，確保電線的耐用性和安全性。絕緣顏色多樣，包括黑、紅、綠、黃、白、藍、棕、紫、灰等，便于識別和連接。
屏蔽層（可選）：部分UL 2464電纜會包含屏蔽層，用于抑制干擾信號和電磁輻射。屏蔽層可以是鋁箔麥拉帶或鍍錫軟銅線編織層，遮蔽率可達85%。
外護套：外部覆蓋一層80°C阻燃PVC材料制成的外護套，保護內部導體和屏蔽層不受損害。
性能特點
電氣性能：UL 2464電纜具有良好的導電性和穩定性，適合低電壓和低電流的應用。
阻燃性：符合VW-1燃燒試驗標準，具有優異的阻燃性能，降低火災風險。
機械性能：耐磨、柔軟、彈性好，能承受一定的機械外力和耐磨性。
環境適應性：耐寒耐高溫，絕緣厚度均勻，方便剝皮及剪裁。
環保性：符合ROHS和REACH指令，不含有害物質，環保安全。
應用場景
UL 2464電纜因其優良的性能和廣泛的應用領域，常被用于以下場合：
家用電器內部布線
電子設備連接線
計算機及其配件連接
機床制造、成套設備安裝工程
電站、暖氣和空調系統
冷凍設備、辦公自動設備及數據處理系統等
總結
UL 2464作為一種多芯屏蔽線，以其優異的電氣性能、阻燃性、機械性能和環保性，在電子設備、計算機配件、內部布線和低功率設備連接等領域發揮著重要作用。無論是家庭應用還是工業制造，UL 2464電纜都能提供可靠、安全的連接解決方案。

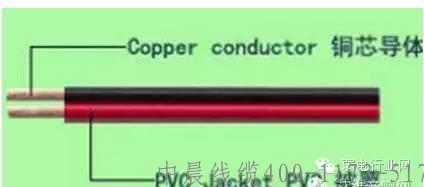

7、RVB電線概述
RVB電線，全稱為扁形無護套軟線，因其常見的紅黑兩色平行排列而俗稱紅黑（平行）線。這種電線設計獨特，結構緊湊，適用于多種需要柔軟、輕便連接線的場合。
特點與優勢：
柔軟性：RVB電線采用軟質導體和絕緣材料，具有良好的柔軟性和彎曲性，便于在狹小空間內安裝和布線。
平行結構：電線內部的多股細線采用平行排列方式，形成扁形結構，不僅節省空間，還便于整齊排列和固定。
無護套設計：相比其他帶有外護套的電線，RVB電線沒有額外的護套層，使得電線更加輕便，但通常需要配合適當?shù)谋Ｗo措施以防止機械損傷。
顏色標識：常見的紅黑兩色不僅方便識別和區分火線與零線（或其他用途），還使得電線在布線時更加美觀。
廣泛應用：由于其獨特的結構和優良的性能，RVB電線被廣泛應用于家用電器、小型電動工具、儀器、儀表以及動力照明連接等領域。
使用注意事項：
由于RVB電線無護套，因此在安裝和使用過程中應特別注意避免機械損傷，如尖銳物體的劃傷、重物壓迫等。
在潮濕或腐蝕性環境中使用時，應考慮采取額外的防潮、防腐措施，以延長電線的使用壽命。
在進行連接時，應確保接線牢固可靠，避免因接觸不良而導致的發熱、短路等問題。
總結：
RVB電線作為一種扁形無護套軟線，以其柔軟性、平行結構和廣泛應用領域而受到市場的青睞。在使用時，需注意其無護套設計可能帶來的機械損傷風險，并采取相應的保護措施。同時，合理的連接和布線方式也是確保電線安全、可靠運行的關鍵。
8、RVVB電線概述
RVVB電線，全稱為扁形護套軟線，與RVB電線在用途上相似，都廣泛應用于家用電器、小型電動工具、儀器、儀表以及動力照明連接等領域。然而，兩者之間的主要區別在于其外部結構。
區別與特點：
護套層：RVVB電線相比RVB電線多了一層護套。這層護套通常由聚氯乙烯（PVC）等耐磨、阻燃材料制成，為電線提供了額外的保護，增強了電線的耐用性和安全性。護套的存在使得RVVB電線更能抵抗機械損傷、潮濕環境和化學腐蝕，從而延長了電線的使用壽命。
結構與外觀：兩者均為扁形設計，便于在狹小空間內安裝和布線。RVVB電線的護套層使其外觀更加整齊、美觀，同時也增加了電線的整體強度。
用途與應用場景：由于RVVB電線具有更好的保護性能，因此在一些對電線保護要求較高的場合（如潮濕環境、易受機械損傷的區域）更為適用。然而，在一般的家用電器和儀器儀表連接中，RVB和RVVB電線均可滿足需求。
使用注意事項：
盡管RVVB電線具有護套保護，但在安裝和使用過程中仍需注意避免過度彎曲、扭曲或拉扯，以免損壞電線內部結構。
在選擇電線時，應根據具體的使用環境和安全要求來選擇合適的型號和規格。
在進行連接時，應確保接線牢固可靠，避免因接觸不良而導致的發熱、短路等問題。
總結：
RVVB電線作為扁形護套軟線，在RVB電線的基礎上增加了一層護套保護，提高了電線的耐用性和安全性。在需要更高保護性能的場合中，RVVB電線是更為合適的選擇。然而，在一般的應用場景中，兩者均可滿足需求。在選擇時，應根據具體情況進行綜合考慮。

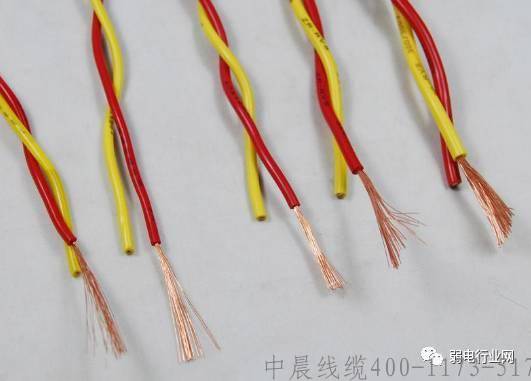

9、RVS電線概述
RVS電線，全稱銅芯聚氯乙烯絕緣絞型連接用軟電線，也被稱為對絞多股軟線或雙絞線，俗稱“花線”。在現階段，這種電線廣泛應用于消防系統，特別是消防火災自動報警系統的探測器線路，因此也被稱為“消防線”。其命名中的字母“S”代表雙絞線，“R”代表軟線，“V”則代表聚氯乙烯絕緣體。
特點與優勢：
雙絞結構：RVS電線采用雙絞結構，這種結構能夠有效減少電磁干擾和信號衰減，提高信號傳輸?shù)姆€(wěn)定性和可靠性。
柔軟性：作為軟電線，RVS電線具有良好的柔軟性和彎曲性，便于在狹小空間內安裝和布線。
絕緣性能：聚氯乙烯絕緣層具有優異的電氣絕緣性能和耐磨損、耐腐蝕特點，能夠確保電線的安全使用。
多色可選：RVS電線提供多種顏色芯線選擇，如紅白、紅藍、紅黑等，以滿足不同應用場景的需求。
用途與應用場景：
消防系統：主要用于消防火災自動報警系統的探測器線路，確?；馂膱缶盘柕募皶r、準確傳輸。
家用電器與小型電動工具：適用于各種家用電器和小型電動工具的電源線連接，提供安全、可靠的電力供應。
儀器儀表：用于連接各種儀器儀表的信號線和控制線，確保測量和控制系統的正常運行。
動力照明：可作為動力照明線路的補充或替代，特別是在需要柔軟、易彎曲電線的場合。
音響與廣播系統：用于連接功放與音響設備、廣播系統傳輸音頻信號，確保音頻信號的清晰傳輸。
與RVB的區別：
RVB電線為平行軟線，其內部多股細線采用平行排列方式；而RVS電線則為雙絞軟線，內部多股細線采用雙絞結構。這種結構上的差異使得RVS電線在抗電磁干擾和信號衰減方面表現更優，適用于對信號傳輸質量要求較高的場合。同時，RVS電線的雙絞結構也增加了電線的柔軟性和彎曲性，便于在狹小空間內安裝和布線。
二、視頻線：用來傳輸視頻基帶模擬信號的一種同軸電纜。

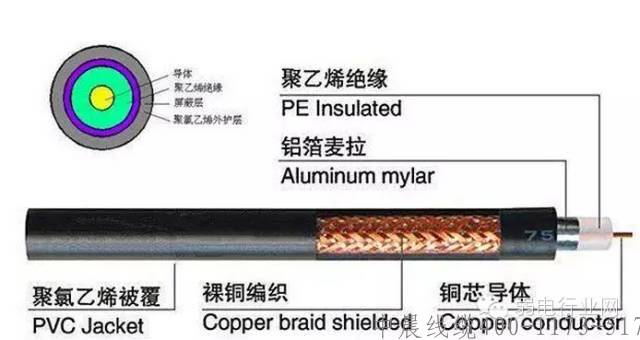

1、SYV視頻線詳解
一、概述
SYV視頻線，全稱實心聚乙烯絕緣射頻同軸電纜，是一種專門用于傳輸視頻基帶模擬信號的同軸電纜。其命名中的“S”代表同軸射頻電纜，“Y”代表聚乙烯絕緣材料，“V”則代表聚氯乙烯護套材料。這種電纜因其良好的屏蔽性能和傳輸穩定性，在模擬監控系統、可視對講系統和有線電視系統中得到了廣泛應用。
二、規格與傳輸距離
SYV視頻線有多種規格，常見的如SYV75-3、SYV75-5、SYV75-7、SYV75-9和SYV75-12等，每種規格的電纜都有其特定的傳輸距離范圍。這里的“75”代表電纜的阻抗為75歐姆，是視頻傳輸中常用的標準阻抗值；而“-3”、“-5”等數字則代表電纜的粗細或截面積，直接影響其傳輸距離和性能。
SYV75-3：適用于短距離傳輸，傳輸距離一般在100-300米之間。這種規格的電纜較為細小，適合在布線空間有限或成本要求較低的場合使用。
SYV75-5：傳輸距離可達300-500米，是視頻監控系統中較為常用的規格。其性能穩定，能夠滿足一般監控場景的傳輸需求。
SYV75-7：傳輸距離更長，可達500-800米，適用于對傳輸距離有一定要求的場合。
SYV75-9：傳輸距離進一步擴大至1000-1500米，適合長距離視頻信號傳輸。
SYV75-12：傳輸距離最遠，可達2000-3500米，是長距離視頻傳輸?shù)睦硐脒x擇。
三、特點與應用
SYV視頻線具有優異的電氣性能和機械性能，能夠有效抵抗電磁干擾和信號衰減，確保視頻信號的高質量傳輸。其外層的聚氯乙烯護套材料具有良好的耐磨、耐腐蝕和阻燃性能，進一步提高了電纜的使用安全性和可靠性。
在應用中，SYV視頻線被廣泛應用于各種需要傳輸視頻信號的場合，如閉路電視監控系統、遠程視頻會議系統、廣播電視傳輸系統等。特別是在模擬監控系統中，SYV視頻線憑借其穩定的傳輸性能和廣泛的適用性，成為了不可或缺的重要組成部分。
四、總結
綜上所述，SYV視頻線作為一種專門用于傳輸視頻基帶模擬信號的同軸電纜，在視頻監控和傳輸領域發揮著重要作用。其多種規格和優異的性能特點，使得它能夠滿足不同場合和不同需求的視頻傳輸要求。隨著技術的不斷進步和應用場景的不斷拓展，SYV視頻線將繼續在視頻傳輸領域發揮重要作用。

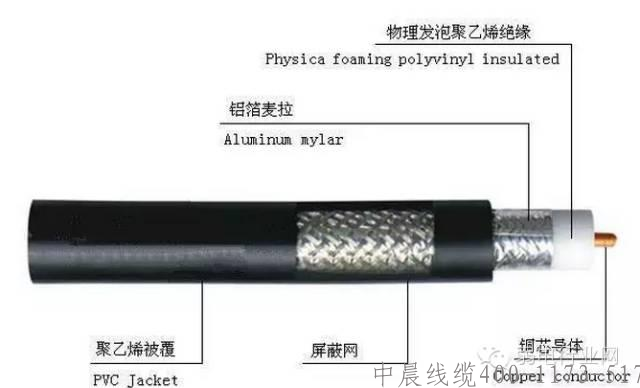

2、SYWV視頻線詳解
一、概述
SYWV全稱聚乙烯物理發泡絕緣的同軸電纜，是一種專門用于射頻信號傳輸?shù)碾娎|。與SYV電纜類似，SYWV也廣泛應用于視頻傳輸領域，特別是在衛星電視傳輸、有線電視傳輸以及遠距離可視對講系統中，SYWV因其優異的傳輸性能和穩定性而備受青睞。
二、特性與優勢
物理發泡絕緣層：SYWV電纜的絕緣層采用聚乙烯物理發泡技術制成，這種絕緣層內部充滿了氮氣氣泡，使得絕緣層具有更低的介電常數和更高的絕緣電阻，從而減少了信號的衰減和失真，提高了信號的傳輸質量。
高屏蔽性能：與SYV電纜一樣，SYWV電纜也具備優良的屏蔽層結構，能夠有效抵抗電磁干擾和信號串擾，確保信號的純凈傳輸。
良好的傳輸特性：由于絕緣層的物理發泡結構和優異的屏蔽性能，SYWV電纜在射頻信號傳輸方面表現出色，特別是在高頻段和長距離傳輸時，其傳輸衰減較低，信號穩定性好。
三、與SYV電纜的比較
相同點：
特性阻抗：兩者均為75歐姆，這是視頻傳輸中常用的標準阻抗值。
外層護套與屏蔽層結構：外層護套、屏蔽層結構、絕緣層外徑、編數選擇、材質選擇以及屏蔽層數等基本相同，確保了兩者在外觀和結構上的相似性。
不同點：
絕緣層物理特性：SYV電纜的絕緣層是100%聚乙烯填充，而SYWV電纜的絕緣層則是聚乙烯物理發泡填充，其中充有約80%的氮氣氣泡，使得絕緣層更加輕便且傳輸性能更佳。
芯線直徑：SYV電纜的芯線直徑通常為0.78-0.8mm，而SYWV電纜的芯線直徑則較大，一般為1.0mm，這有助于降低傳輸衰減并提高信號穩定性。
傳輸特性：由于絕緣層物理特性和芯線直徑的差異，SYWV電纜在射頻信號傳輸方面的衰減低于SYV電纜，特別是在高頻段和長距離傳輸時更為明顯。
四、總結
綜上所述，SYWV電纜作為一種專門用于射頻信號傳輸?shù)耐S電纜，在衛星電視傳輸、有線電視傳輸以及遠距離可視對講系統中發揮著重要作用。其物理發泡絕緣層、高屏蔽性能和良好的傳輸特性使得它在高頻段和長距離傳輸方面表現出色。與SYV電纜相比，SYWV電纜在絕緣層物理特性和芯線直徑方面存在差異，但兩者在特性阻抗和外層護套等方面則具有相似性。在實際應用中，應根據具體需求和場景選擇合適的電纜類型以確保信號的高質量傳輸。
3、VGA線，全稱為Video Graphics Array線
是一種用于連接計算機與顯示器等設備的模擬信號視頻線。以下是對VGA線的詳細解析：
一、基本定義
定義：VGA線是一種視頻傳輸線，它通過將計算機內部的圖像信號轉換為模擬信號，并傳輸?shù)斤@示器上進行顯示。
別名：D-Sub接口，因其D型接口的設計而得名。
發明者：VGA接口由IBM在1987年隨PS/2機一起推出，是IT業使用時間最長的視頻傳輸方式之一。
二、技術特性
接口設計：VGA接口是一種D型接口，共有15根針腳，分成三排，每排五個。這些針腳分別用于傳輸RGB三原色信號、掃描同步信號（HSYNC和VSYNC）以及地線等。
信號類型：VGA線傳輸?shù)氖悄M信號，包括R、G、B三原色信號和行、場同步信號。對于數字顯示設備（如LCD、DLP等），這些模擬信號需要在顯示設備內部通過A/D轉換器轉換為數字信號。
分辨率與色彩深度：VGA接口支持多種分辨率，從較低的320×400px到較高的1920×1080px（1080p），同時支持8位或16位的色彩深度，確保在分辨率較低的情況下也能提供良好的圖像質量和顯示效果。
三、應用領域
計算機與顯示器連接：VGA線是連接計算機與顯示器的主要接口之一，廣泛應用于家庭、辦公和商業環境。
投影儀：VGA連接器可用于投影儀的視頻傳輸，實現高清晰度的投影顯示，在教育、會議等場合尤為重要。
數字標牌：在商場、銀行、機場等公共場所，VGA連接器可用于連接數字標牌和計算機，實現高清晰度的視頻展示。
KVM設備：KVM設備允許用戶通過一套鍵盤、鼠標和顯示器控制多臺計算機，VGA連接器在其中發揮著關鍵作用，確保視頻信號的穩定傳輸。
四、優缺點分析
優點：
廣泛兼容性：VGA接口幾乎與所有計算機和顯示設備兼容，無論是新款還是舊款設備。
簡單易用：VGA接口的安裝和設置相對簡單，適合普通用戶和初學者使用。
成本較低：相比其他數字接口，VGA接口的成本更低，使得其在市場上非常受歡迎。
缺點：
信號衰減：由于傳輸?shù)氖悄M信號，VGA線在長距離傳輸時可能會出現信號衰減的問題，影響顯示效果。
轉換損失：對于數字顯示設備，模擬信號需要經過A/D轉換，這可能會損失一些圖像細節。
五、發展趨勢
隨著數字化技術的不斷發展，VGA線逐漸被更先進的數字接口（如HDMI、DisplayPort等）所取代。然而，在特定領域和場合（如舊款設備連接、長距離傳輸?shù)龋?，VGA線仍然具有不可替代的地位。
綜上所述，VGA線作為一種經典的模擬信號視頻線，在計算機與顯示器連接、投影儀、數字標牌等領域發揮著重要作用。雖然其存在信號衰減和轉換損失等缺點，但在特定場景下仍具有廣泛的應用價值。

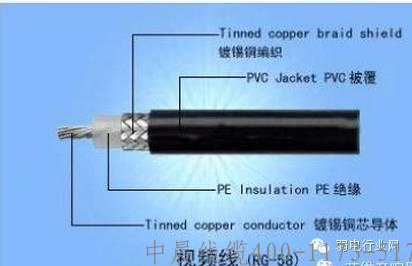

4、用于不同通信和信號傳輸需求的射頻電纜（RG系列）
它們各自具有特定的阻抗、結構和應用場景。以下是對這些電纜及其應用的詳細解析：
RG系列電纜概述
RG系列電纜是射頻電纜的代表，廣泛應用于無線通信、計算機網絡、電視信號傳輸?shù)阮I域。它們的主要區別在于阻抗、線徑、屏蔽層材料和結構等，這些因素直接影響到電纜的傳輸性能和應用場景。
常見RG系列電纜及其特性
RG-8或RG-11（50Ω）：
用途：主要用于長距離、高頻率的信號傳輸，如無線通信基站之間的連接。
特性：阻抗為50Ω，線徑較粗，能承受較大的功率和較低的信號衰減。
RG-58（50Ω）：
用途：常見于計算機網絡中的細纜以太網連接，也用于一些無線通信場合。
特性：阻抗為50Ω，線徑較細，便于布線，但傳輸距離和頻率響應較RG-8受限。
RG-59（75Ω）：
用途：主要用于電視系統（如閉路電視監控系統、有線電視系統）的視頻信號傳輸。
特性：阻抗為75Ω，是視頻傳輸?shù)臉藴首杩怪担瑐鬏斝阅芊€(wěn)定，適合長距離傳輸。
RG-62（93Ω）：
用途：較為特殊，用于ARCnet網絡和IBM 3270網絡等特定應用。
特性：阻抗為93Ω，適應于特定網絡協議的信號傳輸需求。
安裝與接口
細纜（如RG-58）：通常使用BNC頭進行連接，通過T型連接器實現分支。在安裝時，需要將細纜切斷并裝上BNC頭，然后連接到相應的設備上。
粗纜（如RG-8或RG-11）：由于線徑較粗，一般采用Tap裝置進行安裝。Tap裝置通過引導針穿透電纜的絕緣層與導體相連，實現信號的傳輸。電纜兩端設有終端器，以減少信號的反射和干擾。
注意事項
在安裝和使用RG系列電纜時，應確保電纜的阻抗與設備或系統的要求相匹配，以避免信號衰減和失真。
注意電纜的彎曲半徑，避免過度彎曲導致信號損失或電纜損壞。
電纜的屏蔽層應保持良好的接地，以減少電磁干擾和信號串擾。
總之，RG系列電纜是通信和信號傳輸領域不可或缺的重要組成部分，選擇合適的電纜并正確安裝使用，對于確保信號傳輸?shù)馁|(zhì)量和穩定性至關重要。
5、AV線，全稱Audio & Video Cable
即家庭音響中的音頻線（Audio Cable）和視頻線（Video Cable）的簡稱，也被稱為音視頻線。它主要用于連接音響設備和家用影視設備，以實現音頻和視頻信號的傳輸。以下是對AV線的詳細解析：
一、定義與功能
定義：AV線是一種高品質的連接線，無論是音頻線還是視頻線，都能有效排除外來電磁干擾，并原汁原味地傳輸信號。
功能：AV線的主要功能是連接媒體播放設備（如DVD播放器、HTPC等）和顯示設備（如電視機），以傳輸音頻和視頻信號。
二、結構與組成

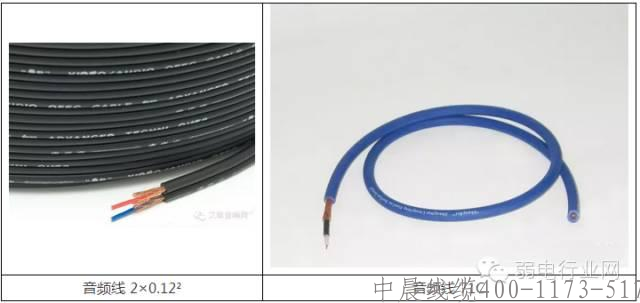

音頻線：包括喇叭線、模擬音頻線、平衡線、數字光纖線和同軸線等多種類型。每種類型都有其特定的應用場景和優缺點，例如平衡線傳輸?shù)穆曇粜Чㄍ?、飽滿，而數字光纖線則傳輸快捷、清晰。

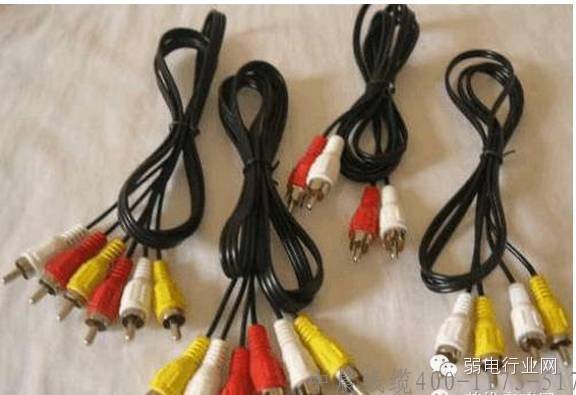

視頻線：主要包括模擬視頻線、S端子線、色差線和逐行掃描線等。其中，AV線作為最老的傳輸模擬視頻信號的視頻線，兩端采用蓮花頭（RCA頭）連接，廣泛應用于DVD機和電視機之間的連接。
三、使用注意事項
避免彎曲：AV線在使用時盡量不要彎曲，以保持信號的穩定傳輸。
遠離電源：為了減少電磁干擾，AV線最好遠離電源等可能產生干擾的設備。
長度適中：AV線在充分使用的前提下應盡量短，超長的線只會增加信號損失。
緊固連接：AV線與外部設備的連接一定要緊固，避免接觸不良導致的雜音或元器件損壞。
定期更換：AV線使用一定年限后，金屬端子和金屬線芯可能會出現氧化現象，影響聲音效果，應根據實際情況予以更換。
四、應用領域
AV線廣泛應用于家庭影音系統、會議室、教室等需要音頻和視頻信號傳輸?shù)膱龊?。隨著科技的發展，雖然出現了HDMI等更高清的傳輸方式，但AV線因其成本低廉、兼容性強的特點，在低端市場和特定應用場景中仍占據一席之地。
綜上所述，AV線作為家庭音響和家用影視設備中的重要連接線材，具有不可替代的作用。在選購和使用時，用戶應根據實際需求選擇合適的類型和規格，并注意使用和維護的細節，以確保音頻和視頻信號的穩定傳輸。
三、網線、網絡線

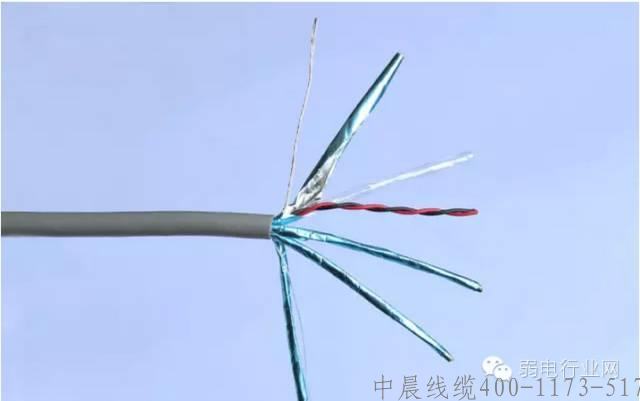

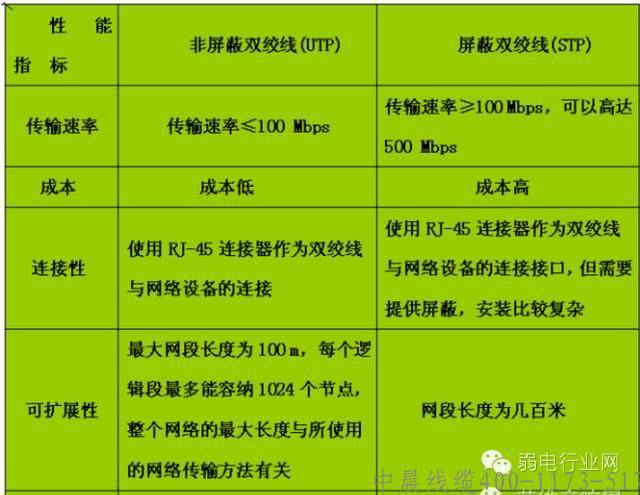

1、屏蔽雙絞線（Shielded Twisted Pair, STP 和 FTP）
在數據傳輸中扮演著重要角色，它們通過增加金屬屏蔽層來減少電磁干擾（EMI）和射頻干擾（RFI），從而提高數據傳輸?shù)姆€(wěn)定性和速率。以下是STP和FTP的詳細解析：
1. STP（Shielded Twisted Pair）
STP，即屏蔽雙絞線，是一種在雙絞線外包裹有一層金屬隔離膜的線纜。這層金屬隔離膜（通常為鋁箔或編織網）能夠有效地阻止外部電磁干擾進入線纜內部，同時也防止線纜內部的信號輻射到外部，從而保護信號的完整性和安全性。
特點：
減少電磁干擾：金屬隔離膜能夠顯著降低外部電磁干擾對信號的影響。
防止信息竊聽：由于其良好的屏蔽性能，STP線纜在傳輸敏感信息時具有更高的安全性。
高數據傳輸速率：在減少干擾的情況下，STP線纜能夠支持更高的數據傳輸速率。
價格差異大：STP線纜的價格因品牌、質量、規格等因素而異，從幾元到十幾元每米不等。
應用：STP線纜常用于對數據傳輸質量要求較高的場合，如工業控制、安防監控、音頻視頻傳輸?shù)阮I域。
2. FTP（Foil Twisted Pair）
FTP，也被稱為鋁箔屏蔽雙絞線，與STP類似，但屏蔽方式有所不同。STP是每條線都有各自的屏蔽層，而FTP則是采用整體屏蔽的方式，即整個電纜外部包裹一層鋁箔作為屏蔽層。
與STP的區別：
屏蔽方式：STP是逐對屏蔽，即每對線都包裹有獨立的屏蔽層；而FTP是整體屏蔽，整個電纜外部只有一層鋁箔屏蔽層。
接地要求：FTP要求整個系統（包括電纜、插座、水晶頭、配線架等）都是屏蔽器件，并且兩端需要正確接地，以確保屏蔽效果。
特點：
整體屏蔽：鋁箔屏蔽層提供整體保護，有效減少外部電磁干擾。
接地依賴：FTP的屏蔽效果很大程度上依賴于系統的正確接地。
成本考慮：雖然FTP的屏蔽效果可能略優于STP（在某些情況下），但其對系統整體的要求也更高，包括額外的接地工作，這可能會增加成本和復雜性。
應用：FTP線纜適用于對電磁干擾要求極高且能夠確保系統正確接地的場合，如數據中心、醫院、實驗室等。
綜上所述，STP和FTP都是屏蔽雙絞線的類型，它們各自具有不同的特點和應用場景。在選擇時，需要根據實際需求和預算來綜合考慮。

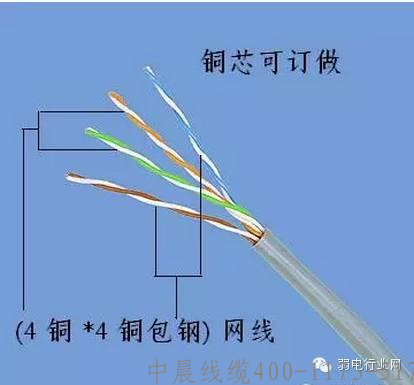

2、非屏蔽雙絞線（UTP, Unshielded Twisted Pair）
是局域網中最常用的電纜類型之一，主要用于傳輸電話、計算機數據、防火、防盜保安系統以及智能樓宇信息網等。與屏蔽雙絞線（STP）相比，UTP內部沒有金屬屏蔽層，因此其成本更低，組網更靈活，同時阻燃效果好，不易引發火災。然而，由于缺少屏蔽層，UTP在電磁環境復雜的場合可能會受到一定的干擾，穩定性相對較差。
UTP的性能指標與類型
UTP按電氣性能可以劃分為多個類型，從一類到七類不等。這些類型的數字越大，表示其版本越新、技術越先進、帶寬也越寬，當然價格也越貴。不同類型的UTP有不同的傳輸頻率和最高傳輸速率，適用于不同的網絡環境和應用需求。
一類線：主要用于傳輸電話語音，不適合數據傳輸。
二類線：傳輸頻率為1MHz，用于語音和最高4Mbps的數據傳輸。
三類線：傳輸頻率為16MHz，適用于10BASE-T以太網。
四類線：傳輸頻率為20MHz，用于語音和最高16Mbps的數據傳輸。
五類線（Cat 5）：傳輸率為100MHz，支持最高100Mbps的數據傳輸，是最常用的以太網電纜。
超五類線（Cat 5e）：性能優于五類線，支持千兆位以太網（1000Mbps）。
六類線（Cat 6）：傳輸頻率為1MHz～250MHz，適用于傳輸速率高于1Gbps的應用。
超六類線（Cat 6a）：六類線的改進版，在串擾、衰減和信噪比等方面有較大改善。
七類線（Cat 7）：是一種屏蔽雙絞線，傳輸頻率至少可達500MHz，傳輸速率可達10Gbps，主要用于萬兆位以太網。
連接方法
UTP的連接方法主要有兩種：直通線纜和交叉線纜。
直通線纜：兩端都遵循568A或568B標準，用于交換機（或集線器）的Uplink口連接交換機（或集線器）的普通端口，或交換機（或集線器）的普通端口連接計算機網卡。
交叉線纜：一端遵循568A標準，另一端遵循568B標準，用于交換機（或集線器）的普通端口之間的連接，或網卡與網卡之間的連接。
通過選擇合適的UTP類型和正確的連接方法，可以構建穩定、高效、成本可控的局域網環境。
四、電梯電纜作為電梯系統中至關重要的組成部分
其設計和選用直接關系到電梯運行的安全性和穩定性。以下是對電梯電纜的詳細解析及其在電梯中的具體使用情況：
電梯電纜的組成
電梯電纜通常由同軸電纜（如SYV-75-3、SYV-75-4等）與TVVB（電梯隨行扁電纜）組合而成。這種組合不僅滿足了視頻傳輸?shù)男枨?，還集成了電源線和必要的信號線，以支持電梯內的各種設備。此外，電梯電纜內部還加入了加強鋼絲和尼龍繩，以及纖維組織，以增強其抗拉強度和柔韌性。外護套則采用超強柔軟PVC材料，進一步提升了電纜的耐用性和安全性。
TVVB電梯隨行扁電纜
TVVB是一種自承式扁平復合電梯監控專用電纜，它將視頻同軸電纜、電源線、數據線和鋼絞線等多種元素復合到一根扁平的帶狀電纜中。這種設計使得整條電纜的拉力主要由鋼絞線來承受，從而大大增強了電纜的抗拉強度。即使在電梯高速運行或長時間使用后，也能有效避免因重力或拉力導致的信號電纜斷裂問題。
電梯電纜在電梯中的具體使用情況

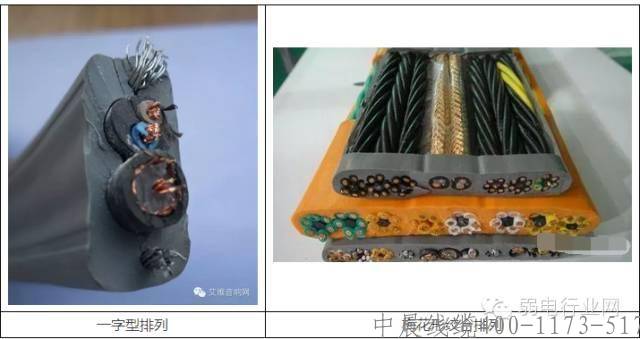

一字型排列時：
當電梯電纜的自由使用長度大于35米，且運行速度超過1.6米/秒時，應考慮在電纜中增加承力元件。這些承力元件通常是鍍鋅軟鋼絲繩或高強度纖維繩（如芳綸紗），以確保電纜在高速運行中的穩定性和安全性。
梅花型絞合排列時：
在更長的自由懸掛長度（如大于80米）和更高的運行速度（4.0米/秒至10.0米/秒）下，電梯電纜的受力情況更為復雜。此時，強烈建議在電纜中增加鍍鋅軟鋼絲繩作為承力元件，以應對更高的拉力和更復雜的力學環境。
總結
電梯電纜的選用和設計需充分考慮電梯的實際運行條件和安全要求。通過合理組合各種材料和元素，并加入必要的承力元件，可以確保電梯電纜在長時間、高負荷的運行中保持穩定和可靠。這對于保障電梯系統的整體安全性和乘客的舒適體驗至關重要。
五、音頻線及其分類
音頻線作為聲音傳輸?shù)闹匾浇?，廣泛應用于各種音響設備、通信系統及家庭娛樂中。以下是對電話線（SBVV HYA/HYV系列）和音頻線的詳細介紹及分類。
電話線（SBVV HYA/HYV系列）
定義與特性：
HYV為銅芯實心聚烯烴絕緣擋潮層聚乙烯護套市內通信電纜，具有良好的電氣性能和防潮能力。其常見規格包括二芯和四芯，線徑通常有0.4mm和0.5mm，部分地區還有0.8mm和1.0mm的規格。材料上，導體可分為銅包鋼、銅包鋁和全銅，其中全銅材料達到國家標準，傳輸性能最優。
應用場景：
通信工程布線
室內電話通信電纜系統布線連接
語音通信系統之間主干線
程控交換機連接
電話、傳真和數字電話的線路連接
型號與規格：
常見的型號包括HYV2x1/0.4 CCS、HYV4x1/0.4 CCS（銅包鋼導體）、HYV2x1/0.4 BC、HYV4x1/0.5 BC（全銅導體）等。其中，“HYV”為型號，“2x1”表示2芯，“1/0.4”表示單支導體直徑為0.4mm，“CCS”代表銅包鋼，“BC”代表全銅。
特別型號如HSYV 2x2x0.5，其中“S”代表雙絞，“2x2”表示2對（即4芯）雙絞線，“0.5”表示單支導體直徑為0.5mm。
音頻線
定義與用途：
音頻連接線，簡稱音頻線，用于傳播聲音信號。品質較好的音頻線通常采用鍍金、銀或元氧銅等優質材料制作，以保證信號傳輸?shù)馁|(zhì)量。音頻線主要用于傳輸未放大的音頻信號，如連接電腦、VCD、DVD、收音機等音源設備至功放。
主要規格：
音頻線 2×0.122：適用于低功率、短距離的信號傳輸。
音頻線 71C：特定型號，可能代表某種特殊規格或品牌標識。
音頻線 2×0.32：適用于較高功率或較長距離的信號傳輸。
分類：
音頻線：通常為兩根，分為左右兩個聲道，兩端采用蓮花頭（RCA頭）連接。適用于立體聲信號傳輸。
同軸線：用于傳輸多聲道信號（如杜比AC-3或DTS信號），接頭及線徑較普通音頻線粗，常見于DVD機與功放機之間的連接。
光纖線：同樣用于傳輸多聲道音頻信號，利用光纖傳輸技術，具有抗干擾能力強、傳輸距離遠等優點，也常用于DVD機與功放機的連接。
話筒線：兩芯同軸線，專門用于連接功放與話筒，確保話筒信號的高質量傳輸。
綜上所述，電話線和音頻線在通信和音頻系統中扮演著重要角色，選擇合適的線纜對于保證信號傳輸?shù)馁|(zhì)量和穩定性至關重要。
